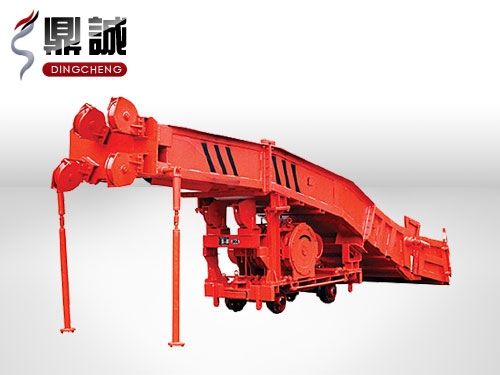

耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2米,P-60B大于2.4米],凈斷面[P15B(B)-4.5㎡、P30B-6㎡,P60B-9㎡以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用平巷,而且可以在30度以下的斜巷使用,是提高掘進速度,實現掘進機械化的一種主要設備。
       耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
        該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。
